产品详情
|
|
|

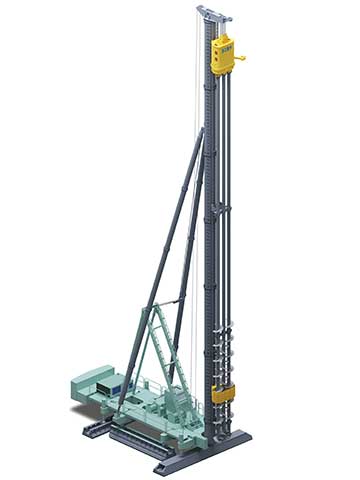

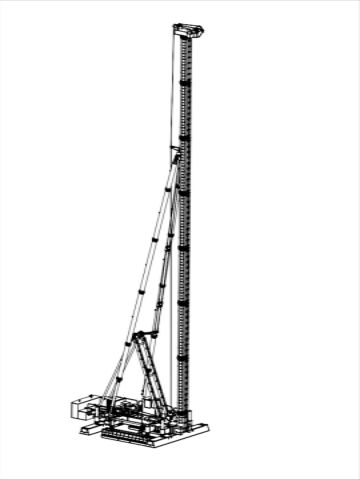

JZB300 |
|
|
桩架高度 |
mm |
63000 |
|
|
立体筒体直径 |
mm |
φ1220 |
|
|
立柱导轨中心距 |
mm |
600×φ102 |
|
|
立柱调整角度 |
degree |
±1.5° |
|
|
斜撑油缸行程 |
mm |
3400 |
|
|
立柱微调油缸行程 |
mm |
410 |
|
|
最大拔桩力 |
kN |
800 |
|
|
主卷扬 （吊钻机）
|
单绳拉力（首层） |
kN |
120 |
|
绳速 |
m/min |
0～26/0-40 |
|
|
钢绳直径 |
mm |
φ22 |
|
|
容绳量 |
m |
950 |
|
|
副卷扬 （吊桩、吊钻杆） |
单绳拉力（首层） |
kN |
40 |
|
绳速 |
m/min |
0～32 |
|
|
钢绳直径 |
mm |
Φ15 |
|
|
容绳量 |
m |
200 |
|
|
起架卷扬
|
单绳拉力（首层） |
kN |
110 |
|
绳速 |
m/min |
0～18.3 |
|
|
钢绳直径 |
mm |
φ22 |
|
|
容绳量 |
m |
300 |
|
|
平台回转角度 |
|
° |
±10 |
|
桩架横向移动
|
速度 |
m/min |
4.5 |
|
步长 |
mm |
3100 |
|
|
桩架纵向移动
|
速度 |
m/min |
2.5 |
|
步长 |
m |
800 |
|
|
桩架顶升 |
速度 |
m/min |
＜0.44 |
|
步长 |
m |
900～—500 |
|
|
履板轨距 |
工作时 |
mm |
9700 |
|
移位时 |
mm |
6000 |
|
|
轮距 |
工作时 |
mm |
6000 |
|
移位时 |
mm |
5000 |
|
|
横向履板 |
长度 |
mm |
11090 |
|
宽度 |
mm |
1800/1200 |
|
|
纵向履板 |
长度 |
mm |
6900 |
|
宽度 |
mm |
2400 |
|
|
接地比压（不带工作装置） |
MPa |
≤0.1 |
|
|
电机功率 |
KW |
55/110 |
|
|
液压系统额定压力 |
MPa |
25/30 |
|
|
桩架总质量 |
t |
238 |
|
